امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

شماره مدل: سری E-15

شکل: مدول

مواد: نایلون

برند: طلایی یا OEM

ولتاژ: DC 500V, 550V, 800V, DC1000V(3p) 1200V, 1500V

ما (Ka): 20 کیلو آمپر

ایمکس (Ka): 40KA

سری: AC SPD، محافظ برق، دستگاه محافظ ولتاژ

رنگ: نارنجی

ارتفاع: 2000

محل استفاده: سیستم خورشیدی PV

ترمینال اسکرو: M5

نشانه: سبز (خوب) قرمز (جایگزین)

آزمون کلاسی: II

بسته حمل و نقل: کارتن استاندارد صادراتی

مشخصات: 2p و 3p

علامت تجاری: نام تجاری طلایی یا مجازی یا مشتری

منشاء: چین

کد HS: 8536300000

قابلیت ارائه: 50000PCS/ماه

نوع: برقگیر منبع تغذیه

ساختار: قابل اتصال

نصب: دین ریل

درخواست: سیستم AC/DC

اندازه: کوچک

ولتاژ عملیاتی: ولتاژ بالا

نمونه ها: US$ 9/Piece 1 Piece(Min.Order) | 9 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) | Reques

سفارشی سازی: در دسترس. درخواست سفارشی

اطلاعات اولیه

محل منبع: چین

نام تجاری: Golden Electric /OEM

گواهی: ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000, OHSAS/ OHSMS 18001, IATF16949

سند: بروشور محصول PDF

پرداخت

جزئیات بسته بندی: کارتن / پالت

زمان تحویل: زمان پخش فصل اوج: بیش از 12 ماه تعطیلی فصل زمان تحویل: در مدت 15 روز کاری

شرایط پرداخت: LC، T/T، PayPal، Western Union

قابلیت ارائه: 5000 در ماه

گالری

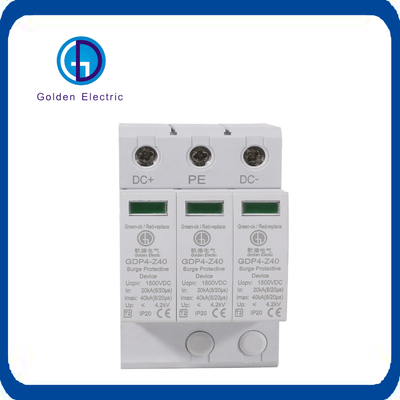

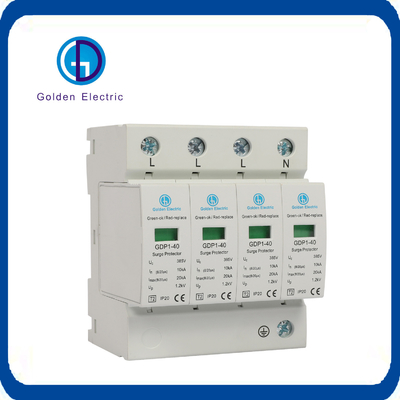

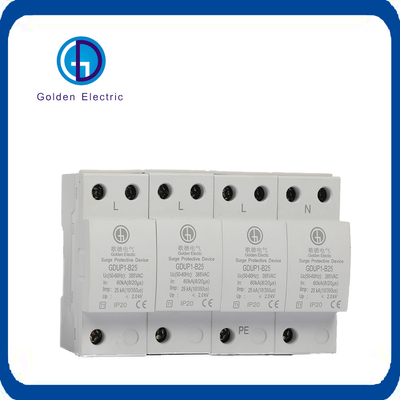

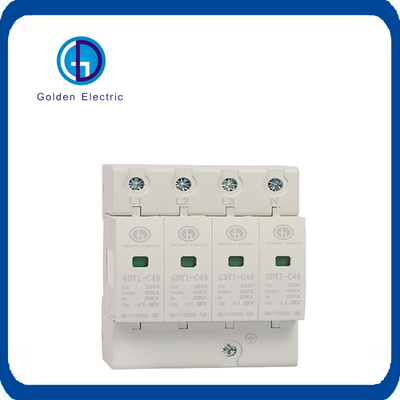

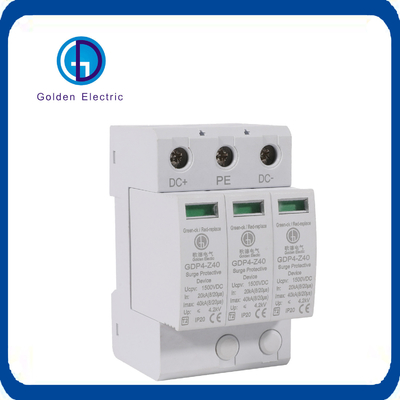

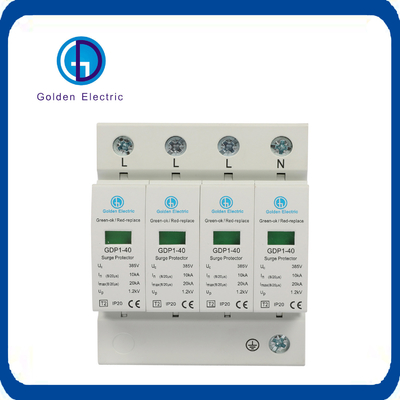

20ka-40ka 2p 3p 4p محافظ افزایش برای سیستم برق حفاظت از رعد و برق در DIN ریل

توضیحات محصول

توضیحات محصول

دستگاه محافظت از افزایش 20KA-40kA قدرت محافظت از افزایش AC/DC

کیفیت بالا
طراحی ماژول، نصب آسان، با کار آسان برقی
تکنولوژی مدار باز کنترل درجه حرارت

طراحی عالی
اتخاذ حق مالکیت اطلاعات مستقل و صفحه مقاومت حساسیت بالا
جریان کم، زمان پاسخ سریع، ولتاژ پایین باقیمانده
با اتصال از راه دور، ميتونه کنترل از راه دور رو تحقق بده.

پارامترهای محصول

SPD خورشیدی AC
شدت تماس با آژیر سیگنال از راه دور
نشان دهنده خرابی و آژیر سیگنال دهی از راه دور متمرکز؛ تماس های خشک
ظرفیت تخلیه بالا و ولتاژ باقیمانده پایین
حفاظت از بیش از حد درجه حرارت
IP20, UL94 V0

ماده SPD AC

کد GD-M

ولتاژ کار نامینی Un ((V~) 380 ولت/220 ولت

حداکثر ولتاژ کار مداوم Uc ((V~) ۲۷۵ ولت 320 ولت 385 ولت 385 ولت 385 ولت ۴۲۰ ولت

حفاظت از ولتاژ سطح بالا ((V~) kV ≤1.0 ≤1.2 ≤1.8 ≤2.0 ≤2.2 ≤2.8

جریان تخلیه اسمی ln (8/20s) kA 5 10 20 30 40 60

حداکثر جریان تخلیه lmax ((8/20s) kA 10 20 40 60 80 100

زمان پاسخ (ns) <25

استاندارد آزمون IEC616431، GB188021

محیط عملیاتی (در سانتی گراد) -40°C تا +85°C

حداکثر خط اتصال سیم سخت ۳۵ میلیمتر مربع / سیم میله ای ۳۵ میلیمتر مربع

خط اتصال توصیه شده سیم سخت 16 میلی متر مربع/ سیم مس 25 میلی متر مربع

نصب ریل استاندارد 35 میلی متری

ابعاد گیرنده دستگاه محافظت از تشعشعات:
SPD خورشیدی DC
حفاظت از افزایش برق سری GD-M برای محافظت در برابر ولتاژ افزایش برق در شبکه های تامین برق فتوولتائیک طراحی شده است.

این واحدها باید به طور موازی بر روی شبکه های DC نصب شوند تا محافظت شوند و حفاظت از حالت مشترک و متغیر را فراهم کنند.سری GD-M برای ولتاژ های اصلی کار در خورشیدی در دسترس است: 1000 Vdc

استفاده از GD-M Series Surge Protection در هر دو انتهای خط برق DC (جانب پنل خورشیدی و طرف اینورتر/کنورتر) توصیه می شود.

به خصوص اگر مسیر خط خارجی و طولانی باشد. نمودار الکتریکی سری GD-M بر اساس PV با انرژی بالا و مجهز به قطع کننده های حرارتی خاص و شاخص های خرابی مربوطه است.

سری SUP با ماژول های پلاگین ساخته شده است تا امکان نگهداری سریع و آسان در صورت خرابی (قطع از شبکه DC) را فراهم کند.

محافظ افزایشی سری SUP2-PV GD-M

مشخصات PV DC (LEC 6614-1/EN 61643-11)

قطب دو قطب 3 قطب

پارامتر الکتریکی

آزمون طبقه بندی II II

Uoc max (V DC) 500 900

UC (V DC) 500 1000

در ((8/20) us (KA) 20 20

Imax ((8/20) us (KA) 40 40

بالا (KV) 2 3.8

کنترل از راه دور

پنجره نشان دادن

ماژول پلاگین

تماس با سیگنال از راه دور

تماس با سیگنال از راه دور حداکثر ولت کاری 250 ولت AC/30 ولت DC 250 ولت AC/30 ولت DC

حداکثر آمپر کاری 1A (250V/AC) 1A (250V/AC) 1A (250V/AC)

1A (30V DC) 1A (30V DC) 1A (30V DC)

سیم کشی و نصب

ظرفیت سیم کشی ((mm2) سیم سخت 4 تا 25 4 تا 25

سیم انعطاف پذیر 4 تا 16 4 تا 16

طول جدا کردن 10 10

پیچ پایینی M5 M5

تورک ((Nm) روش اصلی 3.5 3.5

تماس با سیگنال از راه دور 0.25 0.25

کلاس حفاظت تمام پروفایل ها IP40 IP40

پورت اتصال IP20 IP20

محیط نصب هيچ شوک و ارتعاشي مشخصي وجود نداره

ارتفاع ((m) ≤ 2000 ≤ 2000

دمای کار 67 67

رطوبت نسبی 30 تا 90 درصد 30 تا 90 درصد

نحوه نصب نصب با H35-7.5/DIN35 استل راه آهن نصب

اندازه ((ملی متر) (W*H*L) W 36 54

H 90 90

L 67.6 67.6

وزن (کیلوگرم) 0.25 0.38

ولتی سیستم PV اسمی ۶۰۰ ولت 100 ولت ۱۲۰۰ ولت

MCOV ((UCPV) 700 ولت DC 1170V DC 1200 ولت DC

حداکثر جریان تخلیه سیستم (8/20us) (Imax) 40KA 40KA 30KA

سطح حفاظت ولت (UP) ≤ 2.5KV ≤ 4.0KV ≤ 4.5KV

سطح حفاظت ولت در 5KA (UP) ≤ 2.0KV ≤ 3.5KV ≤ 4.0KV

ظرفیت شکستن فیوز را یکپارچه کنید 30KA/1000V DC 30KA/1000V DC 30KA/1200V DC

تکنولوژی حفاظت از جریان بیش از حد در صورت قطع مدار کوتاه (SCI)

محدوده دمای کار -40 تا +80

جریان تخلیه اسمی 12.5KA

زمان پاسخ (تا) <25ns

حالت عملیاتی/نمایش خطا سبز (خوب) / قرمز (به جای)

نصب 35mm DIN Rail مطابق با استاندارد EN 60715

درجه حفاظت IP20

ظرفیت 3 ماژول DIN 43880

ابعاد گیرنده دستگاه محافظت از تشعشعات:

بسته بندی و حمل

فهرست بسته بندی دستگاه محافظ افزایش:

نام مشخصات مقدار بسته بندی GW/ctn اندازه کارتن

GDPS-4 DC 2P/20~40KA/DC500V 60 18.5 42*32*16.5 سانتي متر

GDPS-4 DC 2P/20~40KA/DC800V 60 18.5 42*32*16.5 سانتي متر

GDPS-4 DC 2P/20~40KA/DC1000V 60 19 42*32*16.5 سانتي متر

GDPS-4 DC 3P/20~40KA/DC100V 40 18.3 42*32*16.5 سانتي متر

GDPS-4 DC 2P/20~40KA/DC1200V 40 19.3 42*32*16.5 سانتي متر

جزئیات بسته بندی:

بسته بندی سفارشی: بسته بندی کارت سر، بسته بندی پف با بسته بندی کارت، بسته بندی پف دوگانه، بسته بندی قوطی، دیگر
بسته بندی می تواند بر اساس درخواست مشتری تامین شود.

حمل و نقل:
1از طریق هوا یا دریا برای کالا دسته ای، فرودگاه / بندر دریافت؛
2مشتریان که انتقال دهنده حمل و نقل و یا روش های حمل و نقل قابل مذاکره را مشخص می کنند!

جزئیات تحویل:
ظرف 7 روز بعد از پرداخت ارسال شد

مشخصات شرکت

- شرکت گلدن الکتریک لیتد در سال 2017 تاسیس شد ما حرفه ای برای ساختاقلام الکتریکی AC و DC مانند غده کابل، سوئیچ جدا کننده، فیوز، بریکر، جعبه توزیع، جعبه ترکیب PV، محافظ افزایش، پلگ و سوکت صنعتی، محصول خورشیدیو غیره.

- گلدن دارای گواهینامه سیستم مدیریت ISO9001 است. خط تولید جامع دارای بیش از 1000 مدل است که توسط TUV،CE،CQC،SGS،ROHS،SASO تایید شده است.محصولات به خوبی به انگلستان فروخته می شونداسپانيا، پرتغال، سنگاپور، تركيه، روسيه، کره، آفريقا جنوبي... بيشتر از 60 کشور و منطقه.

- گلدن همیشه تلاش می کند تا بهترین خدمات و قیمت رقابتی را به همه مشتریان ارائه دهد.

تولیدی سیستم های خورشیدی

مزایای ما

1بهتره مطمئن بشيم که 100درصد از مشترياتون راضی باشن
2محصولات ما یک سال گارانتی دارند.
3نمونه در طراحی و آسان برای کار و نگهداری.
4تمام قطعات الکتریکی محصولات از مواد واجد شرایط ساخته شده اند.
5.بدون MOQ محدود برای سفارش آزمایشی
6ما دستگاه های الکتریکی با کیفیت اعتبار خوب را به کار می بریم.
7بهترین خدمات مشتری و خدمات پس از فروش موثر.
8.از ما سوال بپرس، ما در عرض 12 ساعت به شما پاسخ خواهیم داد

سوالات عمومی

Q1: اگر من علاقه مند به SPD خورشیدی خود را زمانی که من می توانم نقل قول و اطلاعات جزئیات خود را پس از ارسال درخواست دریافت کنید؟

پاسخ: تمام سوالات شما در عرض 8 ساعت پاسخ داده خواهد شد.

س2: SPD خورشیدی شما به نظر می رسد کامل است اما تفاوت بین شما و سایر تامین کنندگان چیست؟ زیرا من قیمت ارزان تری از دیگران پیدا می کنم!

ج: SPD DC ما برای سیستم خورشیدی خاص است تمام قطعات در SPD با کیفیت بالا سفارشی شده اند.

Q3:آیا می توانم قبل از سفارش یک نمونه داشته باشم زیرا واقعا نمی دانم کیفیت DC SPD شما چگونه است؟

ج:البته!ما همچنین فکر می کنیم که سفارش نمونه بهترین راه برای ایجاد اعتماد است.

سوال4: تحویل چطوره؟ چون واقعاً بهشون احتیاج دارم؟

A: برای سفارش نمونه 3 ~ 7 روز هیچ مشکلی وجود نخواهد داشت. و برای سفارش منظم ما در 15 روز قول می دهیم.

سوال5: دوره ی گارانتی برای DC SPD شما چطوره؟

A: ما یک سال گارانتی را برای مشتری خود ارائه می دهیم.

چطور با ما تماس بگيريد
جزئیات درخواست خود را در زیر ارسال کنید، لطفاً روی "بفرست"حالا!
قیمت خوب و نمونه منتظر شما هستند
